Что изменилось в новых версиях САПР Autodesk Eagle. Часть 3 - Eagle 9.5, Eagle 9.6

Cesca Fleischer, Michelle Stone, Lourdes Vasquez

autodesk.com

Часть 1 - Eagle 9.3
Часть 2 - Eagle 9.4

Выпуск Eagle 9.6 не может похвастаться обширным обновлением функционала, но несколько новых функций заслуживают внимания.

Рисование изогнутых линий

В версии Eagle 9.6 вы с легкостью сможете рисовать изогнутые линии с помощью инструмента «Splines» используя две точки управления. Другим словами, вам не потребуется использовать набор дуг и линий, чтобы создать форму для вашей платы. На панели инструментов для рисования теперь присутствует кнопка «Spline» (Рисунок 22).

Рисунок 22.	В Eagle 9.6 изогнутые линии можно рисовать с помощью инструмента «Spline».

После выбора инструмента «Spline»:

• Нажав левую кнопку мыши, вы начнете рисовать элемент в виде прямой линии
• Следующие два клика будут использоваться для контроля изгиба
• Третий и последний клик завершает рисование элемента

Вы можете закончить рисование элемента после одной контрольной точки, выполнив двойной клик левой кнопкой мыши в конечной точке.

Импорт 3D печатной платы из Fusion 360

Последнее обновление программы Fusion 360 включает в себя 3D редактор печатной платы, которая может быть сгенерирована из эскиза, нарисованного в рабочей области проекта, или проецированной геометрии из существующего корпуса. Благодаря расширенным возможностям рисования, включающим инструменты рисования изогнутых линий, теперь можно захватывать геометрию трехмерной печатной платы непосредственно в Eagle для получения контуров печатной платы (Рисунок 23).

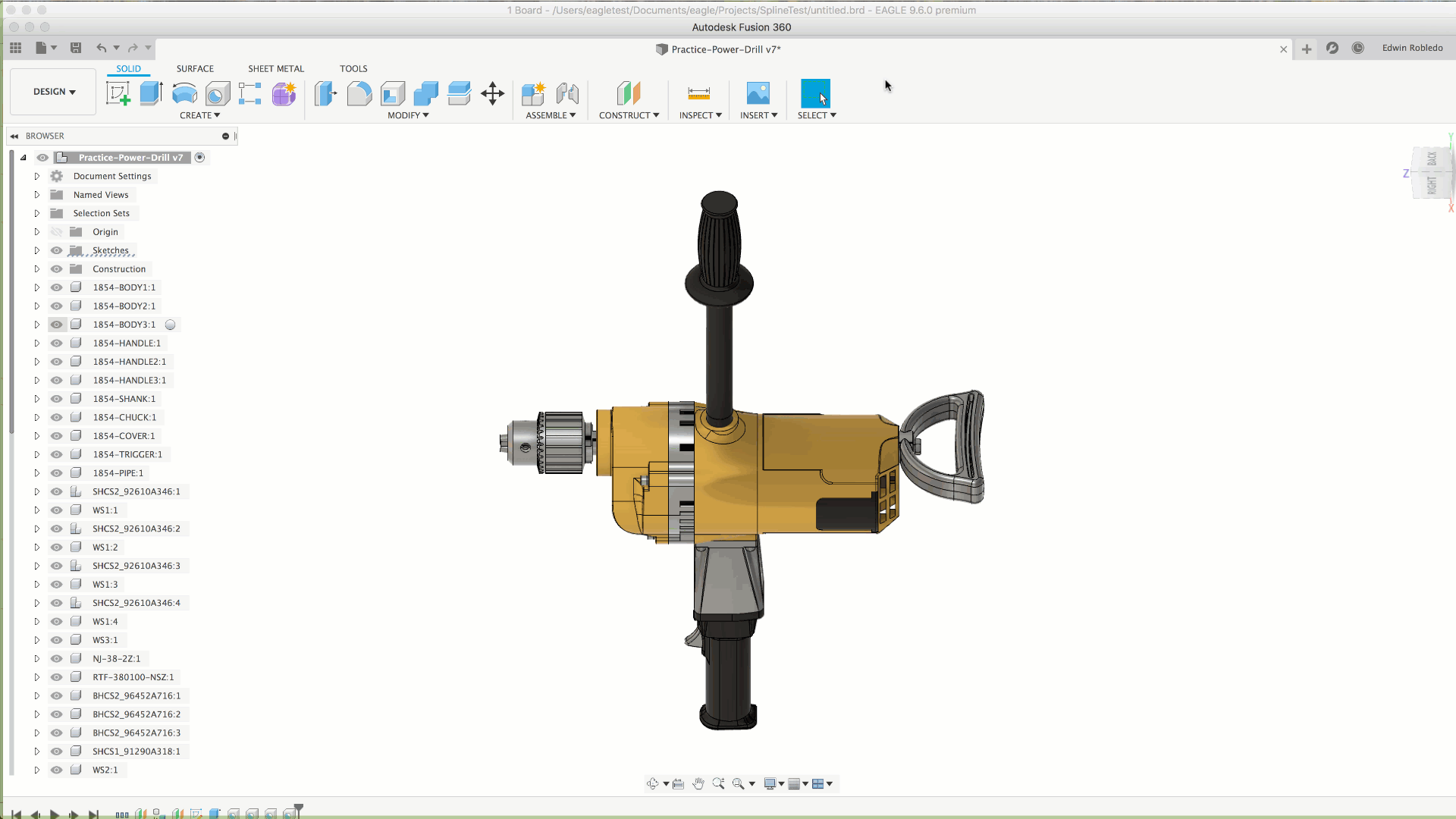

Рисунок 23.	Возможность захвата геометрии трехмерной платы в Fusion 360 для получения контуров платы.
