MaxLinear продемонстрировала новый сдвоенный 13-амперный модуль DC/DC преобразователя

Среди приборов, представленных на стенде MaxLinear, был новый сдвоенный силовой модуль MxL7213 с выходными токами 13 А на канал или 26 А на два объединенных канала. Этот законченный импульсный DC/DC источник питания может работать в широком диапазоне входных напряжений от 4.5 В до 18 В, превосходя конкурирующие приборы по КПД и тепловым характеристикам. MxL7213, как и выпущенный ранее сдвоенный 4-амперный силовой модуль MxL7204, предназначен для промышленного, телекоммуникационного, сетевого и инфраструктурного оборудования.

MaxLinear - MxL7213

Сдвоенный понижающий силовой модуль MxL7213, разработанный для источников питания, локализованных к нагрузке, содержит схему управления, драйверы, бутстрепные диоды, дроссели и MOSFET. Напряжение каждого выхода MxL7213 устанавливается в диапазоне от 0.6 В до 5.3 В с помощью единственного внешнего резистора. MxL7213 требует всего нескольких входных и выходных конденсаторов, что упрощает схему и сокращает время выхода на рынок. Каждый канал модуля может отдавать в нагрузку ток 13 А, два объединенных канала – 26 А, а при параллельном соединении нескольких модулей MxL7213 выходной ток можно увеличить до 100 А. Усовершенствованная тепловая конструкция, подбор внутренних компонентов и оптимизация их размещения позволили повысить КПД и расширить диапазон рабочих режимов по сравнению с аналогичными модулями, имеющими такое же стандартное для отрасли расположение выводов.

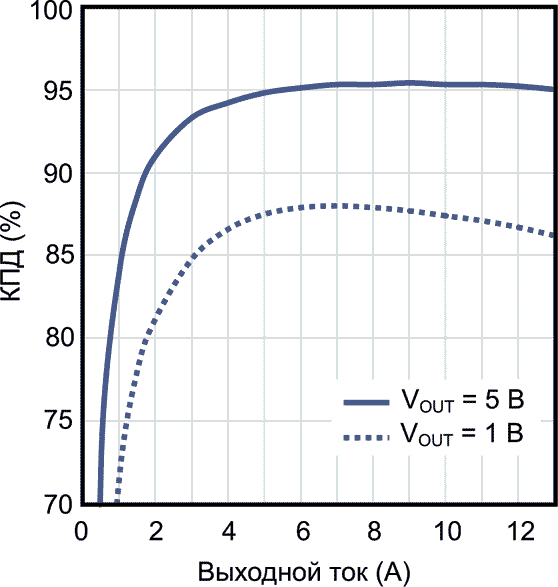

Зависимость КПД MxL7213 от тока нагрузки
Зависимость КПД MxL7213 от тока нагрузки.

MxL7213 выпускаются в компактных корпусах со сниженным тепловым сопротивлением, отвечающих предписаниям директивы RoHS: LGA с размерами 15 мм × 15 мм × 4.41 мм и BGA с размерами 15 мм × 15 мм × 5.01 мм. Принимаются заказы, как на единичные образцы, так и на промышленные партии новых модулей.

Оценочный модуль MxL7213EVB
Оценочный модуль MxL7213EVB.
