Новый детектор Analog Devices измеряет среднеквадратические значения мощности в полосе до 70 ГГц

Analog Devices представила новую микросхему LTC5597 – высокоточный детектор среднеквадратического значения мощности с очень широкой входной полосой пропускания от 100 МГц до 70 ГГц. Это позволяет использовать детектор в широком спектре устройств радио- и СВЧ диапазонов, таких как двухточечные микроволновые линии, измерительные приборы и приложения управления мощностью.

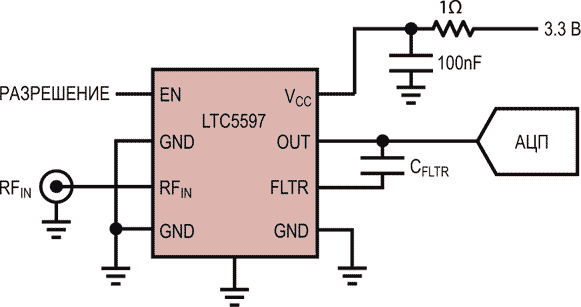

Детектор среднеквадратического значения мощности для диапазона частот 100 МГц … 70 ГГц
Детектор среднеквадратического значения мощности для диапазона
частот 100 МГц … 70 ГГц.

Постоянное выходное напряжение детектора является точным представлением средней мощности сигнала, подаваемого на ВЧ вход. Выходное напряжение устройства линейно связано с логарифмом входного напряжения коэффициентом 28.5 мВ/дБ в динамическом диапазоне 35 дБ с типовой точностью лучше ±1  дБ. Детектор особенно подходит для измерения сигналов с большим коэффициентом амплитуды, который может достигать 12 дБ, а также сигналов, коэффициент амплитуды которых значительно изменяется во время измерения.

Для повышения точности и снижения пульсаций выходного напряжения полоса усреднения может быть настроена с помощью внешнего конденсатора, подключенного между выводами FLTR и OUT.

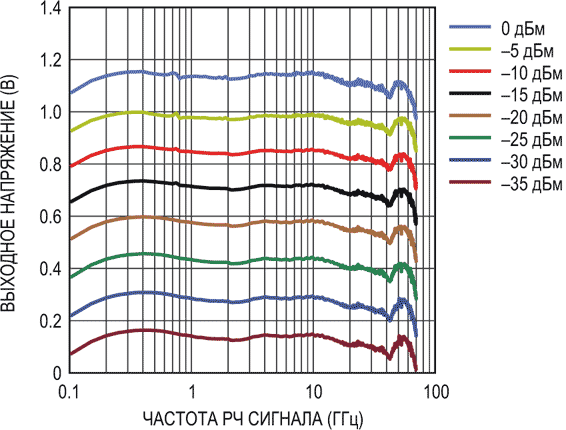

Зависимость выходного напряжения от частоты
Зависимость выходного напряжения от частоты.

Интерфейс управления питанием переключает устройство между активным режимом измерения и режимом останова с низким энергопотреблением.

  • Двухточечные СВЧ линии связи;
  • Спутниковые системы связи;
  • Приборы и измерительное оборудование;
  • Военное радиооборудование;
  • 5G, LTE, WiFi, беспроводные сети;
  • Измерение среднеквадратических значений мощности;
  • Управление усилением приемников и передатчиков;
  • Контроль усиления радиочастотных усилителей мощности.

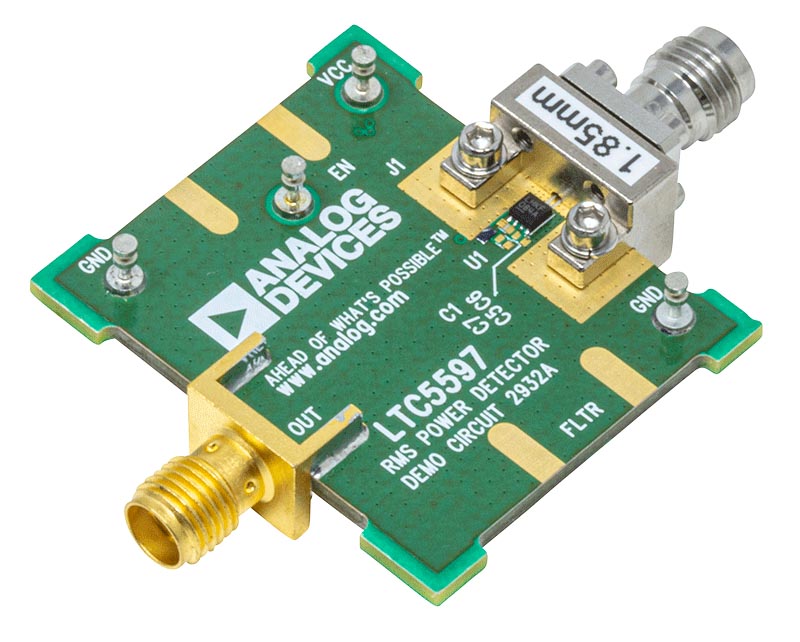

Демонстрационная схема 2932A - высокоточный детектор среднеквадратического значения мощности на основе микросхемы LTC5597
Демонстрационная схема 2932A – высокоточный детектор
среднеквадратического значения мощности на основе
микросхемы LTC5597.
