Преобразователь 5 В в -48 В

Для повышения КПД более чем до 85% при преобразовании 5 В в -48 В в этой схеме использован целый ряд приемов.

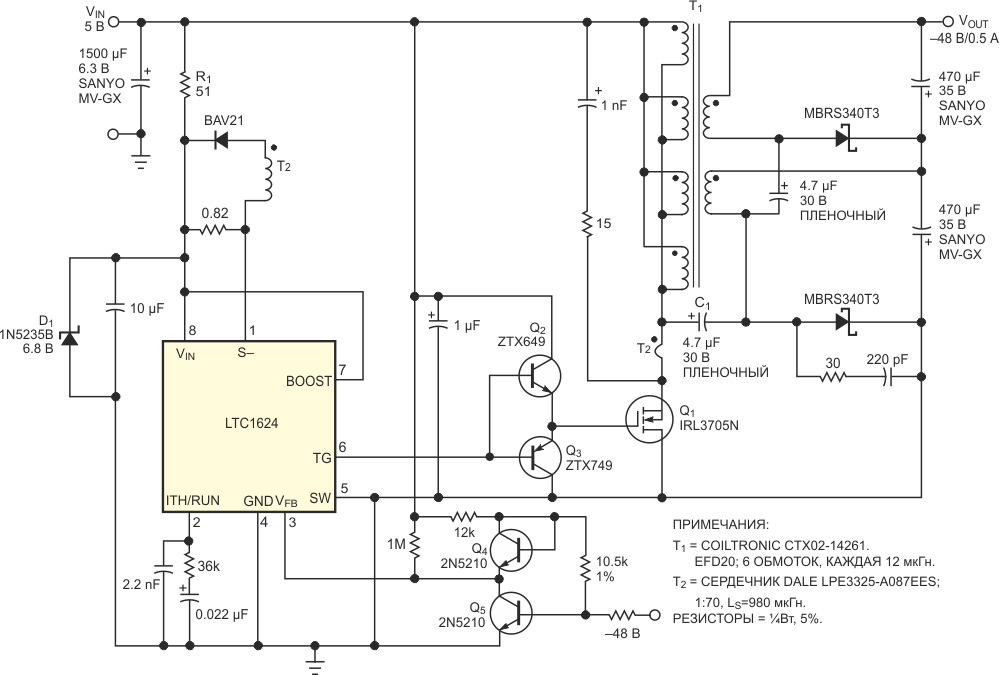

Рисунок 1. Для повышения КПД более чем до 85% при преобразовании 5 В в –48 В
в этой схеме использован целый ряд приемов.

Затем энергия передается на два расположенных друг над другом выхода 24 В, с которых снимается напряжение –48 В. C1 заряжается до постоянного напряжения, равного входному напряжению 24 В, в то же время ограничивая всплеск на индуктивности рассеяния T1 и обеспечивая путь для входного тока в то время, когда транзистор Q1 закрыт. Это создает условия для непрерывного протекания входного тока и, таким образом, снижает пульсации тока в выходном конденсаторе.

КПД схемы на Рисунке 1 превышает 85% при любых условиях и не падает ниже 90% почти во всем диапазоне практически используемых токов.

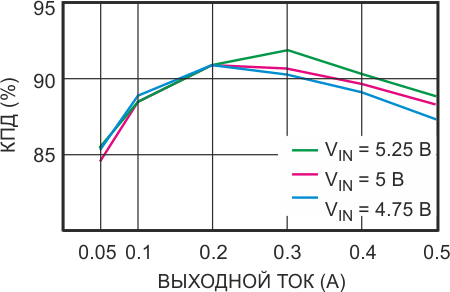

Рисунок 2. КПД схемы на Рисунке 1 превышает 85% при любых
условиях и не падает ниже 90% почти во всем диа
пазоне практически используемых токов.

Небольшие пульсации входного тока, характерные для этой топологии, требуют измерения коммутируемого тока, а не входного. Используемый для этой цели трансформатор T2 не занимает слишком много места на плате (7 × 8 мм), но позволяет исключить потери 400 мВт на токоизмерительном резисторе. Далее перечислены решения, улучшающие КПД и другие характеристики схемы. Вывод Boost микросхемы LTC1624 обычно питает внутренний выходной драйвер (подключенный к выводу TG) стабилизированным напряжением 5.6 В, но на самом выводе TG напряжение составляет всего 4.2 В при входном напряжении 5 В. Если обойти внутренний регулятор, соединив выводы Boost и VIN, можно увеличить напряжение затвора Q1, обеспечив выигрыш в КПД более 3.2%. R1 и D1 в случае чрезмерного увеличения входного напряжения ограничивают напряжение на выводе Boost ну уровне ниже 7.8 В. Добавление транзисторов Q2 и Q3 позволяет увеличить КПД еще на 5.5% за счет увеличения скорости переключения и увеличения напряжения затвора с 5 В до 5.3 В. Это дополнительное напряжение возникает из-за избыточного тока эмиттера, когда Q2 выключается после окончания заряда емкости затвора Q1. Транзисторы Q4 и Q5 пропорционально уменьшают выходное напряжение –48 В до напряжения 1.2 В, требуемого входу обратной связи (VFB) для стабилизации выходного напряжения. Частота переключения LTC1624 уменьшается с выходным напряжением, снижая, тем самым, входной ток в условиях короткого замыкания выхода.
