Электронные устройства становятся все умнее, требуя использования большего количества светодиодов для анимации и индикации, а также высокоэффективных драйверов светодиодных матриц для улучшения взаимодействия с пользователем при небольшом размере решения.
Анонсированные Texas Instruments микросхемы LP586x – это новое семейство высокоэффективных драйверов светодиодных матриц. В устройствах семейства интегрированы 18 источников втекающего тока с N ключевыми MOSFET (N = 1/2/4/6/8/11) для поддержки N × 18 светодиодных точек или N × 6 RGB-светодиодов. Микросхема LP5860 содержит 11 MOSFET и может поддерживать до 198 светодиодных точек или 66 RGB-светодиодов.
LP5860 поддерживает как аналоговое, так и ШИМ управление яркостью. При аналоговом диммировании для каждого светодиода можно установить 256 уровней яркости. При ШИМ регулировании встроенные 8- или 16-битные конфигурируемые генераторы ШИМ обеспечивают плавное диммирование без слышимых акустических шумов. Каждую светодиодную точку также можно произвольно включать в 8-битную группу для совместного ШИМ управления яркостью.
![]() |

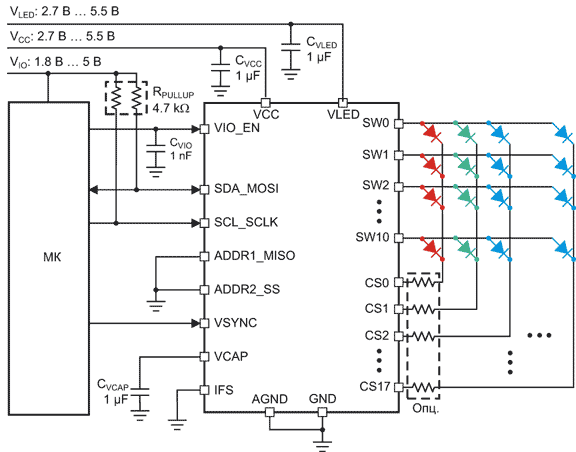

Упрощенная схема включения. |
Для минимизации трафика данных в устройстве LP5860 реализовано полностью адресуемое статическое ОЗУ. Интегрированная схема подавления ложных сигналов устраняет как входные, так и выходные паразитные эффекты. Кроме того, LP5860 поддерживает функции обнаружения обрыва и короткого замыкания светодиодов. Драйвер LP5860 снабжен интерфейсом I2C с максимальной пропускной способностью 1 МГц и 12-мегагерцовым интерфейсом SPI.
- Светодиодная анимация и индикация в таких приложениях, как:
- Клавиатуры, мыши и игровые аксессуары
- Крупная и умная бытовая техника
- Умные динамики, проводные и беспроводные динамики
- Микшерные пульты, DJ оборудование и средства вещания
- Оборудование доступа, коммутаторы и серверы
- Источники постоянного втекающего тока для оптических модулей.
![]() |

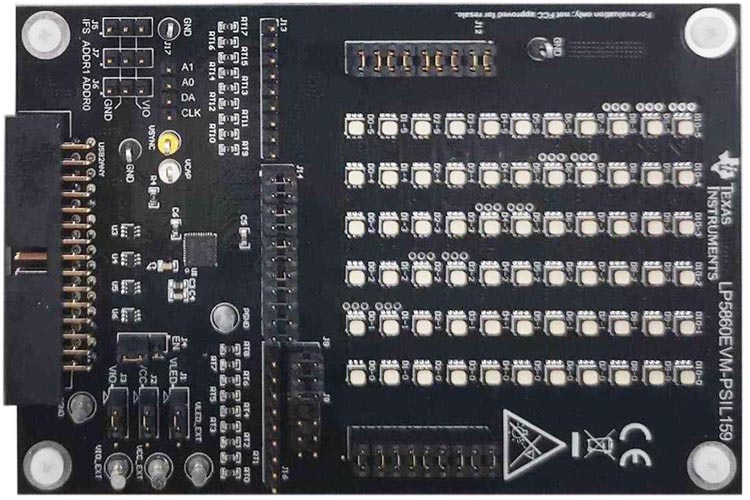

Оценочный модуль LP5860EVM. |
