Texas Instruments разработала высокоточный компаратор с интегрированным источником опорного напряжения

Texas Instruments (TI) разработала новый малопотребляющий высокоточный компаратор TLV4011 с интегрированным прецизионным источником опорного напряжения. Для создания регулируемого напряжения порога до 1.226 В к входу микросхемы могут быть подключены два внешних резистора.

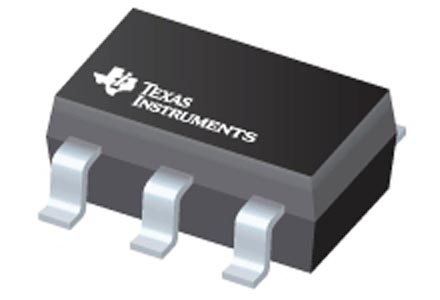

Texas Instruments - TLV4011

Сочетание заводской подстройки порога переключения и прецизионных параметров гистерезиса делают компаратор TLV4011 пригодным для контроля напряжения и тока в жестких, зашумленных средах, где медленные меняющиеся входные сигналы должны быть преобразованы в чистую цифровую форму. Точно так же подавляются короткие пики на входе, обеспечивая стабильное выходное напряжение без ложных срабатываний.

Блок-схема TLV4011
Блок-схема TLV4011.

При включении питания, когда напряжение VDD превысит 0.8 В, устанавливается активный уровень (низкий) сигнала RESET. После этого TLV4011, контролируя входное напряжение, сохраняет низкий уровень RESET до тех пор, пока напряжение остается ниже порогового значения VIT. Как только входное напряжение поднимается выше порога VIT, сигнал RESET снимается. Компараторы предназначены для систем с напряжениями питания 1.8 В, 3.3 В и 5 В.

Типовая схема включения
Типовая схема включения.

TLV4011 выпускается в 5-выводном корпусе SC-70 и сохраняет рабочие характеристики в диапазоне температур от –40 °C до 85 °C.

  • Счетчики электроэнергии;
  • Автоматические размыкатели;
  • Термостаты;
  • Беспроводные электроинструменты.

TLV4011 уже продаются со склада TI. При покупке не менее 1000 микросхем цена одного компаратора составляет $0.35.
