Источник питания без обратной связи обеспечивает мощность до 1 Вт

В оборудовании, много времени пребывающем в режиме ожидания, на микропроцессор должно постоянно подаваться питание, когда другие компоненты находятся в спящем режиме, чтобы принимать и интерпретировать любой сигнал пробуждения от пульта дистанционного управления, вещательной компании или иного источника. Эти типы систем имеют довольно низкое энергопотребление, и использование классических микросхем импульсных источников питания для уровней мощности менее 1 Вт будет явным перебором. Любая активная схема электропитания также должна быть более экономичной, чем стандартная конструкция, использующая металлический трансформатор. Схема на Рисунке 1 позволяет снизить стоимость за счет исключения оптоизолятора.

Вебинар «Источники питания MEAN WELL для промавтоматики и серверного оборудования в новых условиях» (02.06.2022)

Микросхема IC1 стабилизирует пиковый ток и позволяет этому одноваттному источнику питания работать от электрической сети.
Рисунок 1. Микросхема IC1 стабилизирует пиковый ток и позволяет этому одноваттному источнику
питания работать от электрической сети.

Микросхема IC1 напрямую управляет внешним 600-вольтовым MOSFET. Отсутствие вспомогательной обмотки значительно упрощает общую схемотехнику приложения, а встроенный динамический автономный источник питания контроллера обеспечивает микросхему напряжением VCC. Микросхема IC1 работает как ШИМ-контроллер пикового тока, сочетая работу на выбираемой фиксированной частоте 40, 60 или 100 кГц и метод пропуска циклов для снижения энергопотребления в режиме ожидания. IC1 регулирует пиковый ток и позволяет работать от электрической сети. Поскольку схема работает при постоянной выходной мощности, необходимый пиковый ток может быть рассчитан по формуле:

где

POUT – мощность в нагрузке,
IP – пиковый ток,
FOSC – частота преобразования.

Входное пороговое напряжение внутреннего усилителя ошибки ограничено максимальным уровнем 1 В, поэтому сопротивление токоизмерительного резистора RSENSE равно 1/IP (максимальное значение). В рассматриваемом примере схема работает на частоте 40 кГц, а токоизмерительный резистор сопротивлением 6.8 Ом обеспечивает непрерывную выходную мощность до 1 Вт при индуктивности LP = 2.7 мГн. Величину сопротивления RSENSE можно пересчитать для большей или меньшей выходной мощности. 12-вольтовый стабилитрон защищает нагрузку от повышенного напряжения. Резистор R1 отключает цепь внутренней защиты от короткого замыкания, которая обычно срабатывает при потере сигнала обратной связи.

В диапазоне входных напряжений от 130 до 260 В AC изменение выходного напряжения составляет 1 В.

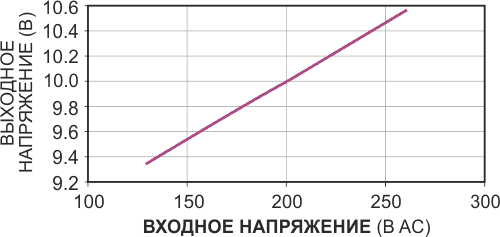

Рисунок 2. В диапазоне входных напряжений от 130 до 260 В AC
изменение выходного напряжения составляет 1 В.

Благодаря устойчивости к лавинному пробою, транзистор MTD1N60E не нуждается в ограничивающей цепи, что дополнительно упрощает разработку схемы. Измеренные значения КПД составили 64% (низкое входное напряжение, POUT = 866  мВт) и 61% (высокое входное напряжение, POUT = 1.08 Вт). Из представленной на Рисунке 2 зависимости выходного напряжения от входного видно, что в диапазоне входных сетевых напряжений от 130 до 260 В AC изменение выходного напряжения не выходит за пределы 1 В.

  1. Datasheet ON Semiconductor NCP1200P40G
  2. Datasheet Motorola MTD1N60E
  3. Datasheet Coilcraft Y8844
