От предков осталась радиола Даугава примерно 1955 года выпуска. Особенностью радиолы данного типа является то, что отсек проигрывателя расположен в нижней части корпуса, под крышкой которой является шкала приемника. Сам проигрыватель давно вышел из строя и был демонтирован из отсека еще в 70-х годах. В отсеке для проигрывателя было решено установить мультимедиамодуль MP3503DAI в паре с усилителем D-класса MP3123.

Аппарат фактически до полупроводниковой эпохи – даже выпрямитель собран на кенотроне. Сама радиола не эксплуатируется с 80-х годов, а используется как тумбочка. Но внешне неплохо сохранилась. Рассмотрев «потроха», пришел к выводу, что восстанавливать ее не имеет смысла даже на уровне УНЧ. Дело в том, что в конструкции используются не более поздние пальчиковые лампы (которые еще можно приобрести), а вообще древние – октальные.

Особенностью радиолы данного типа является то, что отсек проигрывателя расположен в нижней части корпуса, под крышкой которой является шкала приемника. Сам проигрыватель давно вышел из строя, и был демонтирован из отсека еще в 70-х годах.

Таким образом, было решено установить в нижнем отсеке мультимедиамодуль MP3503DAI в паре с усилителем D-класса MP3123. Для воспроизведения использован штатный динамик радиолы Даугава. Динамик достаточно зачетный – диаметр диффузора 200 мм, но сопротивление 2.7 Ом, поэтому напрямую его к выходу усилителя подключать не рискнул. Выручила особенность конструкции радиолы, которая состоит в том, что внешний громкоговоритель (по описанию до 30 В) подключается не параллельно штатному динамику, а от отдельной обмотки выходного трансформатора. Поэтому если внешний усилитель подключить к разъемам внешнего громкоговорителя, то через выходной трансформатор сигнал передается на штатный динамик. Сопротивление этой обмотки 250 Ом.

Сама плата мультимедиамодуля MP3503DAI и усилителя MP3123 помещена в прозрачный корпус, в качестве которого использован обычный пластиковый контейнер. Запитывается все от отдельного готового трансформаторного стабилизированного источника на 12 В (первоначально стоял импульсный блок питания, но с ним модуль MP3503DAI включается неустойчиво, ему нужно стабилизированное питание). Управление – от штатного дистанционного пульта приставки. Выход с усилителя на борт радиолы передается с помощью самодельного кабеля RCA-штеккеры («банан»). Сетевой шнур выведен сзади.

Все получилось вполне работоспособно. Громкость для меня вполне достаточная, несмотря на относительно высокое сопротивление нагрузки. Повысить громкость, в принципе, можно, запитав усилитель не напрямую от источника 12 В, а через преобразователь DC/DC с 12 В на 24 В. Например, PW810.

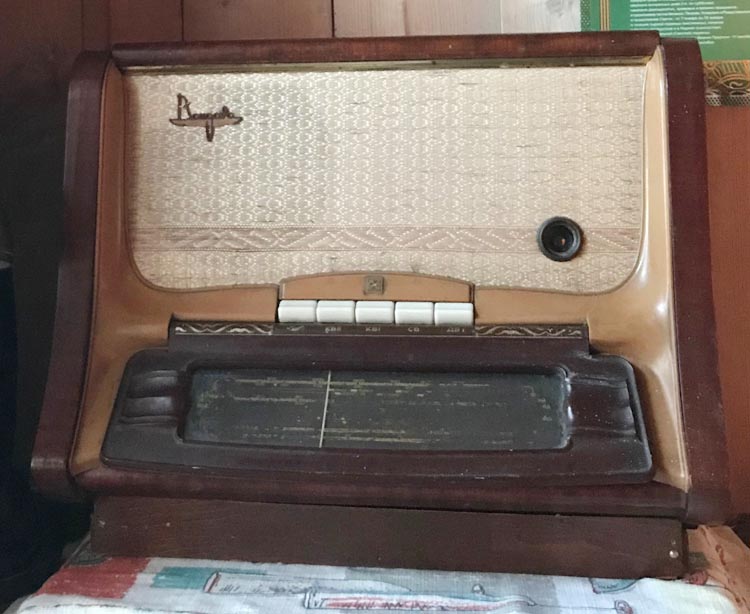

Внешний вид радиолы Даугава.

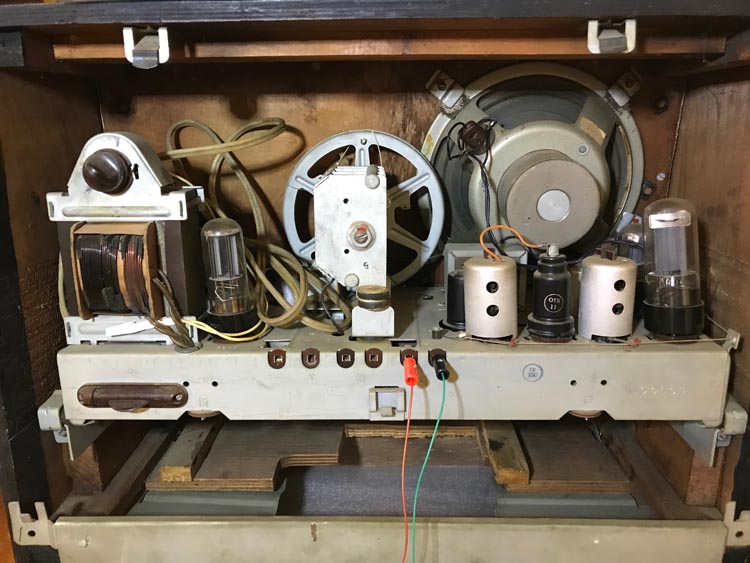

Вид со снятой задней крышкой. Видны точки присоединения внешнего громкоговорителя.

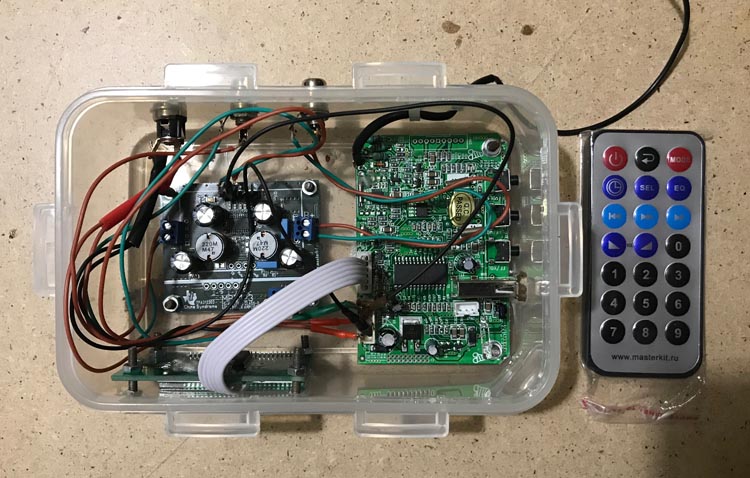

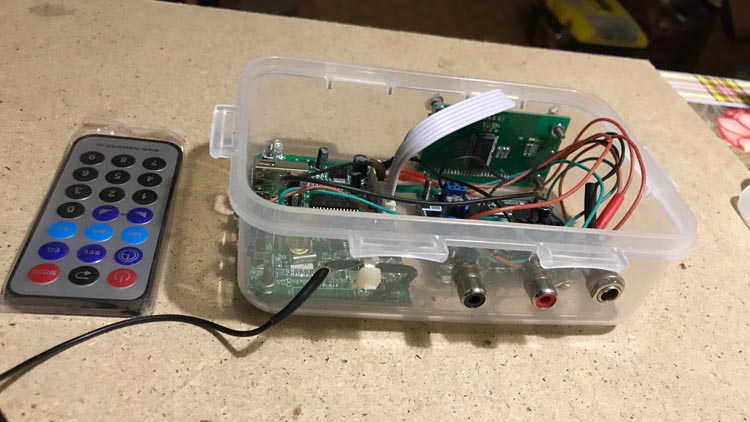

Внешний медиамодуль.

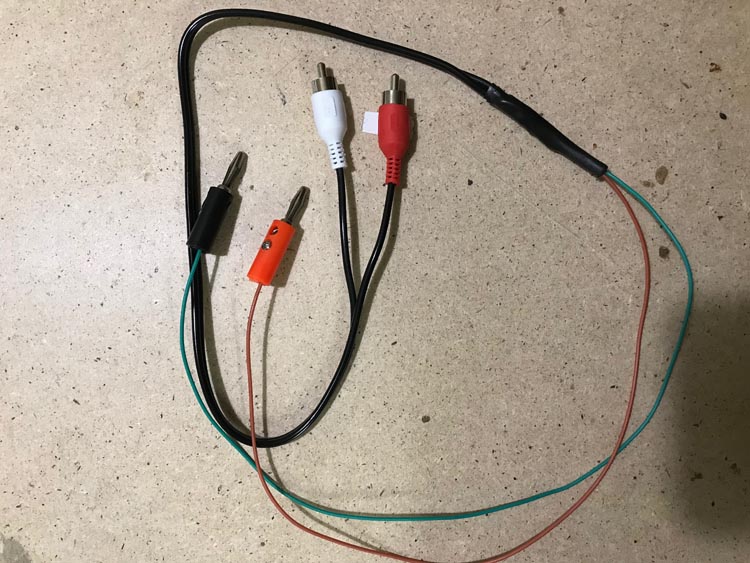

Самодельный соединительный кабель.

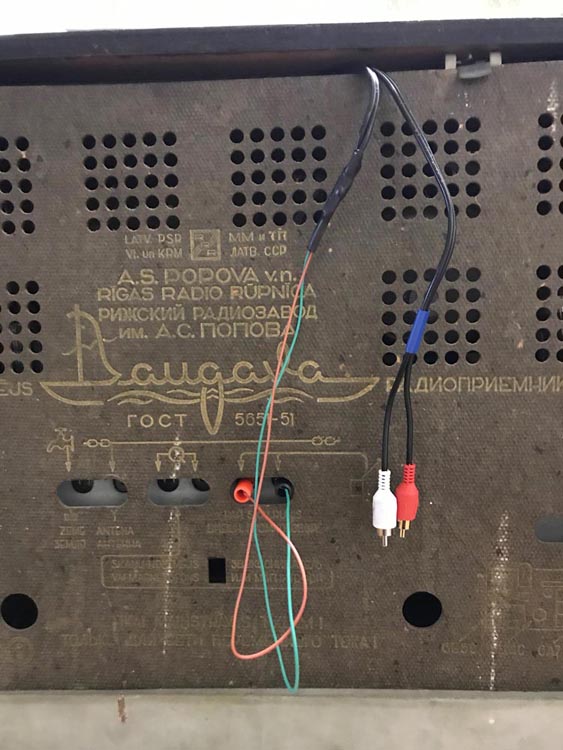

Конструкция в сборе в отсеке проигрывателя.
